7. Montaggio del sensore di velocità (cadenza) (ISC-12) (Opzionale)
Il sensore di velocità (cadenza) può essere montato nella parte superiore o inferiore del carro posteriore.
Attenzione
Se il sensore di velocità (cadenza) viene montato sulla parte inferiore del tirante della catena piuttosto che sulla parte superiore, l'intervallo di regolazione tra il sensore e il magnete sarà più ridotto.
● Montaggio sulla parte superiore del carro posteriore
Magnete di cadenza
Magnete ruota
Sensore di velocità (cadenza)
● Montaggio sulla parte inferiore del carro posteriore
Sensore di velocità (cadenza)
Magnete di cadenza
Magnete ruota
* Le procedure di montaggio includono istruzioni per il montaggio sulla parte superiore del carro posteriore.
Guardare il video
Vedere le illustrazioni
1. Fissare temporaneamente il sensore sul carro posteriore sinistro.
(1) Allentare la vite del sensore con un cacciavite a croce e controllare che il braccio del sensore si muova.
Braccio sensore
Vite sensore
(2) Fissare lo spessore in gomma sul sensore.
Spessore in gomma sensore
(3) Fare riferimento alla figura e collegare temporaneamente il sensore al carro posteriore sinistro con fascette di nylon.
Carro posteriore sinistro
Fascetta di nylon
Attenzione
Non serrare completamente le fascette di nylon. Una volta serrate completamente, non possono essere rimosse.
2. Fissare temporaneamente il magnete.
Parte interna della pedivella
Magnete di cadenza
Raggio
Fascetta di nylon
Zona sensore
Magnete ruota
(1) Con una fascetta di nylon, fissare temporaneamente il magnete di cadenza nella parte interna del braccio della pedivella sinistra in modo che sia rivolto verso la zona del sensore di cadenza.
(2) Ruotare il braccio del sensore e fissare temporaneamente il magnete di cadenza in un raggio rivolto verso la zona del sensore di velocità.
* Se il sensore non può essere posizionato in modo che entrambi i magneti (velocità e cadenza) passino attraverso le zone del relativo sensore, riposizionare il sensore ed i magneti in modo che ogni magnete passi attraverso la zona del relativo sensore.
3. Regolare lo spazio tra la zona del sensore e il magnete.
(1) Inclinare il sensore in modo che lo spazio tra il magnete di cadenza e la zona del sensore di cadenza sia di circa 3 mm, quindi fissare saldamente il sensore con fascette di nylon.
Magnete di cadenza
Magnete ruota
Vite sensore
(2) Ruotare il braccio del sensore in modo che lo spazio tra il magnete ruota e la zona del sensore di velocità sia di circa 3 mm, quindi serrare saldamente la vite del sensore.

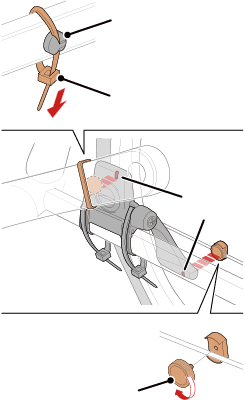

4. Fissare tutte le parti.
Serrare le fascette di nylon del sensore, la vite del sensore e i magneti, quindi controllare che non sia allentati.
Tagliare la fascetta di nylon in eccesso.
* Se si utilizzano pedali con assi in acciaio, il magnete di cadenza può essere fissato magneticamente all'asse stesso. In tal caso, rimuovere il nastro adesivo dal magnete e non utilizzare la fascetta di nylon.
