Instalar el sensor de velocidad (cadencia) (ISC-12)

El sensor de velocidad (cadencia) puede instalarse o por encima o por debajo de la vaina.

Atención

Si el sensor de velocidad (cadencia) está montado en la parte inferior del viento de cadena  y no en la parte superior, el intervalo de ajuste entre el sensor y el imán será más estrecho.

● Instalación por encima de la vaina

Imán de cadencia

Rueda imán

Sensor de velocidad (cadencia)

● Instalación por debajo de la vaina

Sensor de velocidad (cadencia)

Imán de cadencia

Imán de la rueda

* Las instrucciones de instalación indican cómo instalarlo por encima de la vaina.

Ver vídeo

Ver imágenes

1. Fije provisionalmente el sensor a la vaina izquierda.

(1) Afloje el tornillo del sensor con un destornillador Phillips y compruebe que el brazo del sensor se desplaza.

Brazo del sensor

Tornillo del sensor

(2) Fije la junta de caucho del sensor al sensor.

Sensor

junta de caucho

(3) Consulte la imagen y fije provisionalmente el sensor a la vaina izquierda con unas bridas de nailon.

vaina izquierda

Brida de nailon

Atención

No apriete las bridas de nailon completamente. Una vez que las bridas de nailon están totalmente apretadas, no se pueden extraer.

2. Fije el imán de forma provisional.

Dentro de la biela

Imán de cadencia

Radio

Brida de nailon

Zona del sensor

Imán de la rueda

(1) Con una brida de nailon, fije el imán de cadencia provisionalmente al interior de la biela izquierda de forma que quede orientado hacia la zona del sensor de cadencia.

(2) Gire el brazo del sensor y fije provisionalmente el imán de la rueda a un radio de forma que quede orientado hacia la zona del sensor de velocidad.

* Si no es posible posicionar el sensor de forma que ambos imanes (de velocidad y cadencia) pasen por sus correspondientes zonas, vuelva a posicionar el sensor y los imanes de forma que cada imán pase por su zona de sensor.



3. Ajuste el espacio entre la zona del sensor y el imán.

(1) Incline el sensor de forma que quede aproximadamente 3 mm de espacio entre el imán de cadencia y la zona del sensor de cadencia; a continuación, fije el sensor de forma segura con bridas de nailon.

Imán de cadencia

(2) Gire el brazo del sensor de forma que quede aproximadamente 3 mm entre el imán de la rueda y la zona del sensor de velocidad; a continuación, apriete el tornillo del sensor de forma segura.

Imán de la rueda

Tornillo del sensor

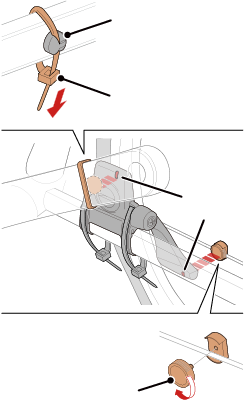

4. Asegure todas las piezas.

Apriete las bridas de nailon del sensor, seguidas por el tornillo del sensor y los imanes y compruebe que no quedan sueltos.

Recorte la brida de nailon sobrante.

* Si se utiliza pedales con ejes de acero, se puede fijar el imán de cadencia magnéticamente al eje del pedal. En este caso, extraiga la cinta adhesiva del imán y no utilice la brida de nailon.
