SERIES

シンクロアロー同期点滅式線形誘導標

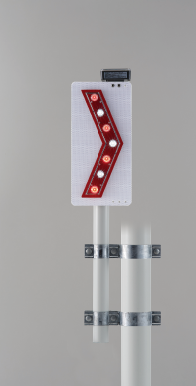

ASL-100QS-CE W

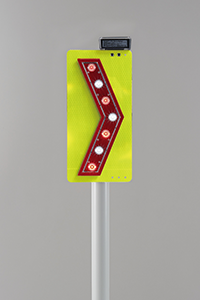

ASL-100QS-CE Y

点滅イメージ
昼間 昼間
白点灯時 白点灯時
赤点灯時 赤点灯時
複数台で同期し、より強力に注意喚起
・標準電波システムを搭載することにより配線工事が不要です。
・赤・白LEDの交互点滅同期発光で道路線形を明確に表示。
 より高い線型誘導性能を発揮します。
・電源はクリーンな太陽エネルギー
 太陽光を充電し、夜間に発光するエコにも配慮した経済的なシステムです。
・LED(拡散レンズ付き)と反射シートで効果的に注意を喚起します。
 7個(赤4個・白3個)の拡散レンズ付高輝度LEDとマイクロプリズム反射シートの
 組合わせにより遠近ダブルでの効果的な注意喚起を行います
・蓄電装置は環境に配慮してニッケル水素電池を採用しています。
■ 製品動作
・本製品は暗くなると自動的にLEDが点滅し、明るくなると消灯します。(充電完了後動作します)
・120回/分(0.5秒間隔)の赤・白LEDの交互点滅動作になります。
・受信が失敗した場合は赤LEDの点滅のみになります。
◆ 仕様書(ASL-100QS-CE)
項目
太陽電池 機種 単結晶シリコン太陽電池
動作電圧 3.5[V]
動作電流 50[mA]
蓄電池 機種 Ni-MH(ニッケル水素)
電圧 2.4[V]
容量 600[mAh]
発光体 拡散型 LED 赤 4個
白 3個
反射体 機種 マイクロプリズム型反射シート
カラー 白・赤
動作 点滅回数 120回/分
点灯時間 20[msec]
点灯時間帯 夜間【日没から日の出まで】
同期装置 JJY 電波受信
同期モード 赤⇔白交互点滅
非同期モード 赤点滅
連続動作時間 満充電より90時間以上
本体材質 板面 アルミ
矢印部 ポリカーボネート
使用温度範囲 -10℃~50℃
充電温度範囲    0℃~70℃
保存温度範囲 -20℃~50℃

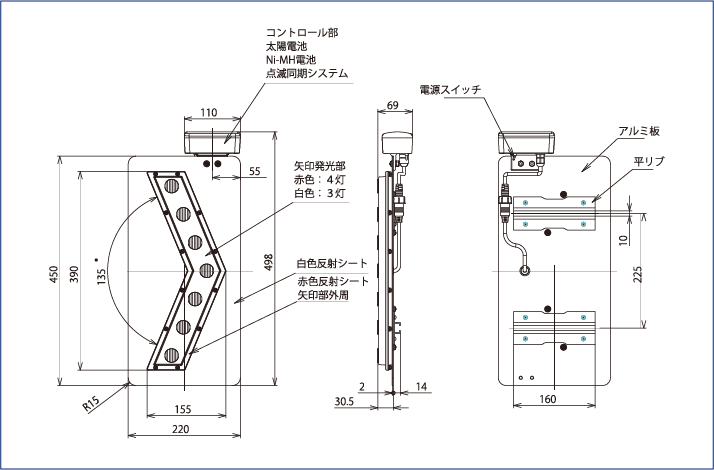

仕様書

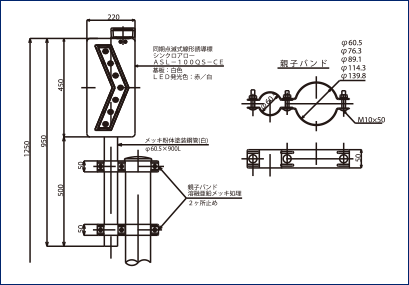

◆ 構造物用(ASL-100QS-CE W P1)
構造物用
構造物用
◆ ガードレール共架用(ASL-100QS-CE W GR-5)
