CATEYE PADRONE SMART +

Inställningar

2. Kontrollera förpackningens innehåll

3. Installera Cateye Cycling™

4. Ihopparning med smartdator

5. Parkoppla med en sensor

(Om du har andra sensorer)

6. Montering av fästet

7. Montering av hastighets (kadens)-sensorn (ISC-12)

(Valfritt)

Hastighets (kadens)-sensorn kan monteras antingen på ovansidan eller undersidan av kedjestaget.

Försiktighet

Om hastighetssensorn (kadens) monteras på undersidan av kedjan i stället för ovanpå, kommer inställningsområdet mellan sensorn och magneten vara smalare.

● Montering ovanpå kedjestaget

Kadensmagnet

Hjul

magnet

Hastighets (kadens)-sensor

● Montering under kedjestaget

Hastighets (kadens)-sensor

Kadensmagnet

Hjulmagnet

* Monteringsinstruktionerna avser montering ovanpå kedjestaget.

Titta på video

Se bilder



1. Fäst sensorn tillfälligt på vänster kedjestag.

(1) Lossa sensorskruven med hjälp av en kryssmejsel och kontrollera att sensorarmen rör sig.

Sensorarm

Sensorskruv

(2) Sätt fast sensorns gummikudde på sensorn.

Sensor

gummikudde

(3) Se bilden och fäst sensorn tillfälligt på vänster kedjestag med buntband.

vänster kedjestag

Buntband

Försiktighet

Dra inte åt buntbanden helt. När buntbanden är fullt åtdragna kan de inte tas bort.

2. Fäst magneten tillfälligt.

Insidan av vevaxeln

Kadensmagnet

Eker

Buntband

Sensorzon

Hjulmagnet

(1) Med hjälp av ett buntband ansluter du tillfälligt kadensmagneten på insidan av vänster vevaxel så att den är riktad mot kadenssensorzonen.

(2) Vrid sensorarmen och fäst tillfälligt hjulmagneten på en eker riktad mot hastighetssensorzonen.

* Om sensorn inte placeras så att båda magneter (hastighet och kadens) passerar genom deras respektive zoner, flytta sensorn och magneter så att varje magnet passerar genom dess sensorzon.



3. Justera avståndet mellan sensorzonen och magneten.

(1) Luta sensorn så att avståndet mellan kadensmagnet och kadenssensorzon är ca 3 mm och fäst sensorn ordentligt med buntband.

Kadensmagnet

(2) Vrid sensorn arm så att avståndet mellan hjulmagnet och hastighetssensorzonen är ca 3 mm och sedan dra åt sensorskruven ordentligt.

Hjulmagnet

Sensorskruv

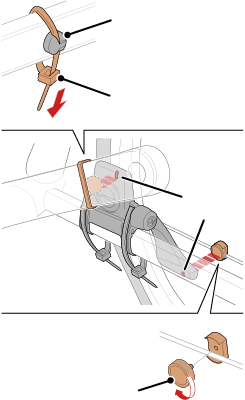

4. Säkra alla delar.

Dra åt sensorns buntband, sensorskruv och magneter och kontrollera att de sitter fast ordentligt.

Skär av överflödigt buntband.

* Om du använder pedalerna med stålaxlar, kan kadensmagneten fästas magnetiskt på pedalens axel. I detta fall, ta bort tejpen från magneten och använd inte buntband.

8. Använda pulsmätaren (HR-12)

(Valfritt)

Användningsinstruktioner
