CATEYE PADRONE SMART

CATEYE STRADA SMART

Einrichtung mit Smartphone

• Video ansehen

• Siehe Abbildungen

  An Oberseite der Kettenstrebe montieren

  Trittfrequenzmagnet



  Reifen-

  magnet

  Geschwindigkeits- (Trittfrequenz-) sensor

  An Unterseite der Kettenstrebe montieren



  Geschwindigkeits- (Trittfrequenz-) sensor

  Trittfrequenzmagnet

  Reifenmagnet

  Achtung

  Falls der Geschwindigkeits- (Trittfrequenz-) Sensor an der Unterseite der Kettenstrebe anstatt an der Oberseite montiert wird, ist der Einstellbereich zwischen Sensor und Magnet schmaler.

  * Das Montageverfahren liefert Anweisungen zum Befestigen an der Oberseite der Kettenstrebe.

  1. Bringen Sie den Sensor vorübergehend an der linken Kettenstrebe an.

  (1) Lösen Sie die Sensorschraube mit einem Schraubendreher und prüfen, ob sich der Sensorarm bewegt.



  Sensorarm

  Sensorschraube

  (2) Setzen Sie das Sensorgummipolster an.



  Sensor-

  gummipolster

  (3) Beachten Sie die Abbildung und befestigen den Sensor vorübergehend mit Kabelbindern an der linken Kettenstrebe.



  Linke Kettenstrebe

  Kabelbinder

  Achtung

  Ziehen Sie die Nylon-Binder nicht vollständig fest. Sobald die Nylon-Binder vollständig festgezogen sind, können sie nicht mehr entfernt werden.

  2. Bringen Sie den Magnet vorübergehend an.

  Innenseite der Kurbel



  Trittfrequenzmagnet

  Speiche

  Kabelbinder

  Sensorzone

  Reifenmagnet

  (1) Bringen Sie den Trittfrequenzmagnet vorübergehend mit einem Kabelbinder an der Innenseite des linken Kurbelarms an, sodass er in Richtung Trittfrequenzsensorzone zeigt.

  (2) Drehen Sie den Sensorarm und bringen den Reifenmagnet mit Ausrichtung auf die Geschwindigkeitssensorzone vorübergehend an der Speiche an.

  * Falls der Sensor nicht so ausgerichtet werden kann, dass beide Magneten (Geschwindigkeit und Trittfrequenz) ihre entsprechenden Sensorzonen passieren, platzieren Sie Sensor und Magneten so um, dass jeder Magnet seine Sensorzone passiert.



  3. Passen Sie die Lücke zwischen Sensorzone und Magnet an.

  (1) Neigen Sie den Sensor so, dass die Lücke zwischen Trittfrequenzmagnet und Trittfrequenzsensorzone etwa 3 mm beträgt; befestigen Sie den Sensor dann sicher mit den Kabelbindern.



  Trittfrequenzmagnet

  (2) Drehen Sie den Sensorarm so, dass die Lücke zwischen Reifenmagnet und Geschwindigkeitssensorzone etwa 3 mm beträgt; ziehen Sie die Sensorschraube dann sicher fest.



  Reifenmagnet

  Sensorschraube

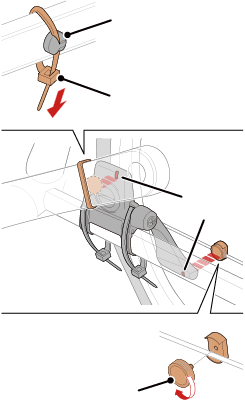

  4. Befestigen Sie alle Teile.

  Ziehen Sie die Kabelbinder des Sensors, die Sensorschraube und die Magneten fest und stellen sicher, dass sie nicht locker sind.

  Schneiden Sie den Überstand der Kabelbinder ab.

  * Bei Verwendung der Pedale mit Stahlachsen kann der Trittfrequenzmagnet magnetisch an der Pedalachse befestigt werden. In diesem Fall entfernen Sie das Klebeband vom Magnet und verwenden keinen Kabelbinder.
