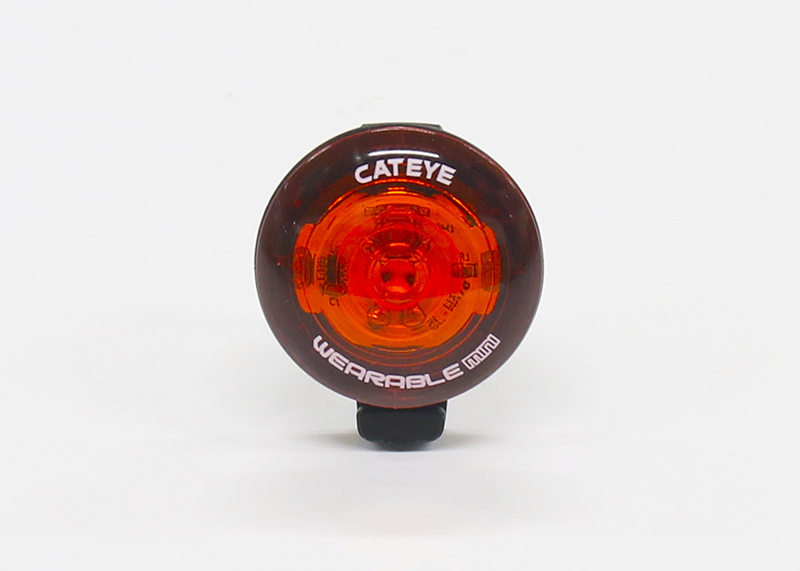

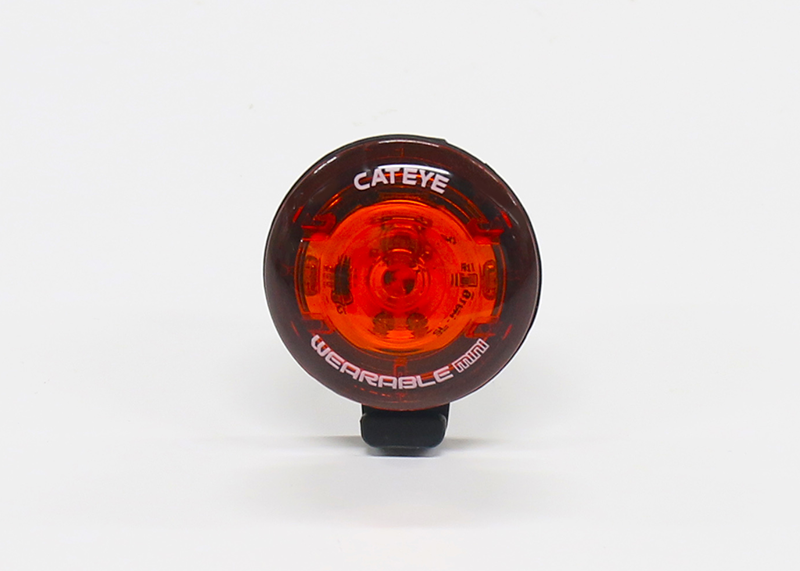

Q:ウェアラブル ミニが点灯しない(本体組立方法)。

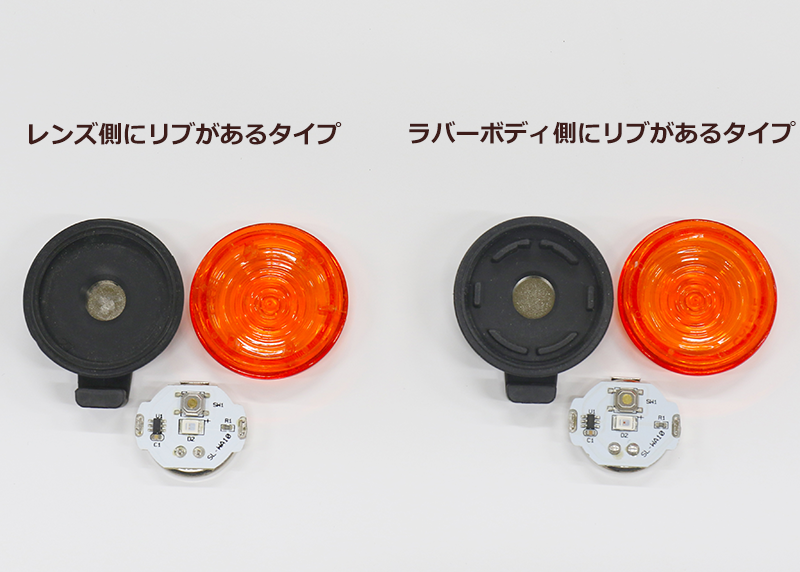

ライトには、2タイプあります。

「レンズ側にリブがあるタイプ」の図解(本体組立方法)

点灯確認はユニット単体で行ってください。

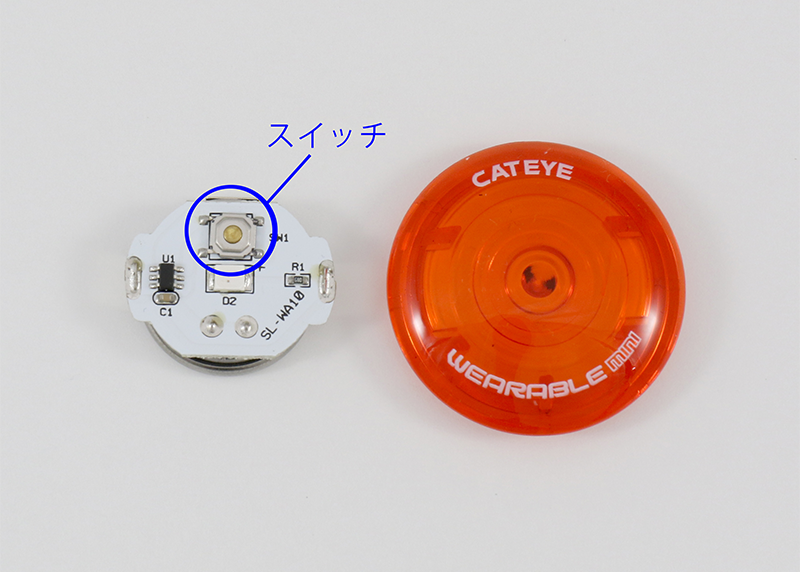

1.スイッチを操作し、ユニット単体で点灯することを確認してください。
ラバーボディにレンズを装着後、点灯しない場合はユニットとレンズの位置がずれています。

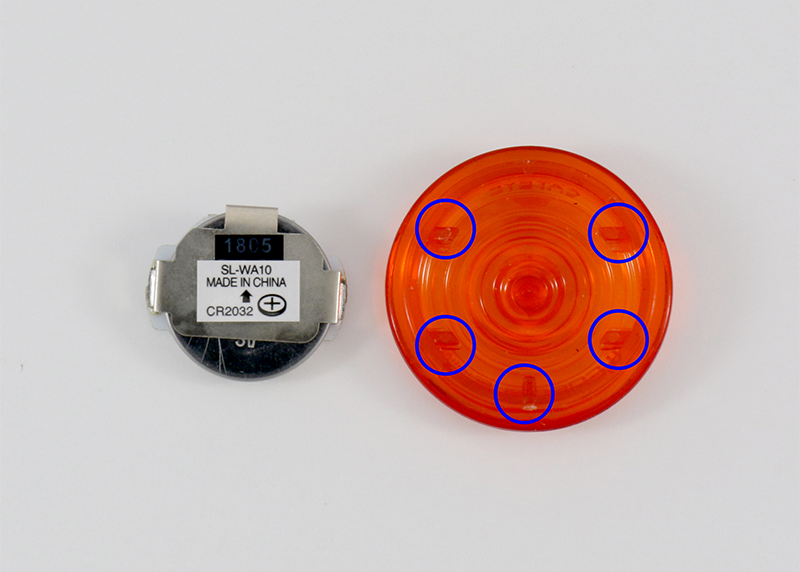

2.リブの位置を確認します。


3.ラバーボディにはマグネットがあるため、指でユニットを押さえながらラバーボディをはめてください。

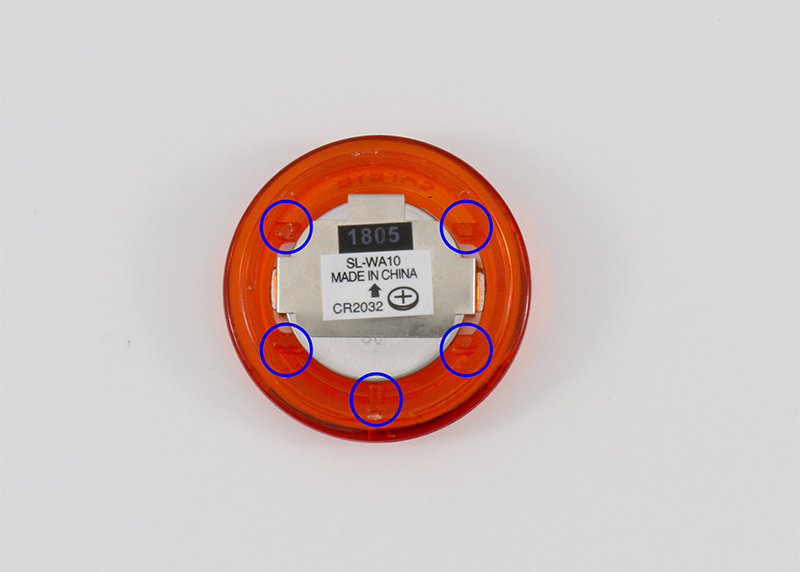

4.レンズをボディにしっかりはめ込んでください。
走行前にはレンズとボディに浮きがないかご確認ください。


「ラバーボディ側にリブがあるタイプ」の図解(本体組立方法)

点灯確認はユニット単体で行ってください。

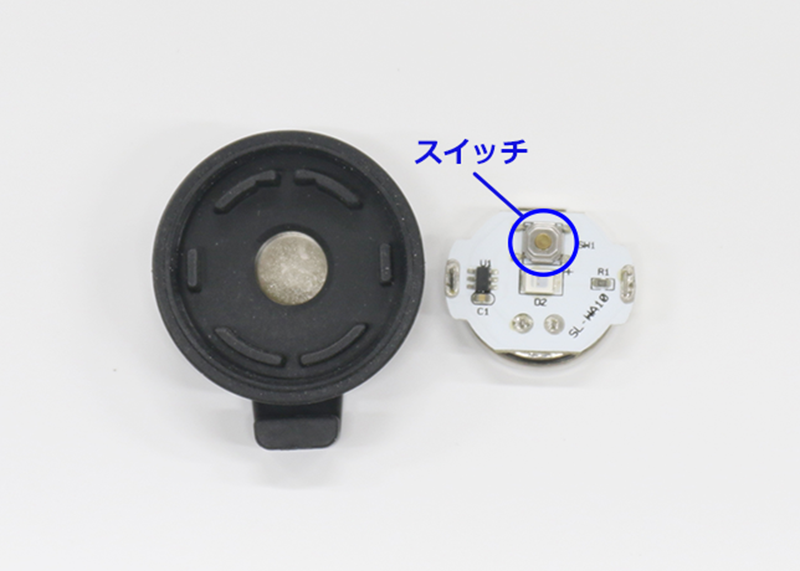

1.スイッチを操作し、ユニット単体で点灯することを確認してください。


2.ボディガイド切りかけ部と基板接点部を合わせます。

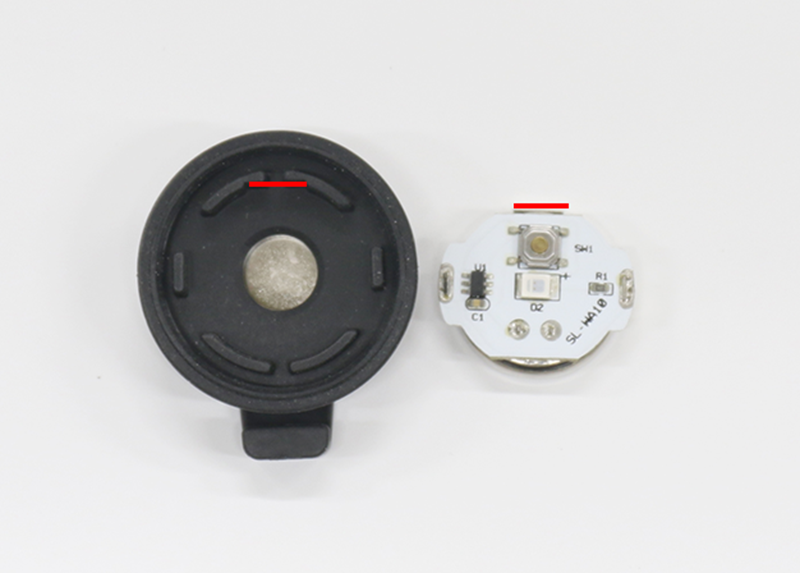

※基板挿入の際は方向性がございます。画像赤線箇所の位置を合わせて基板部をボディに挿入してください。

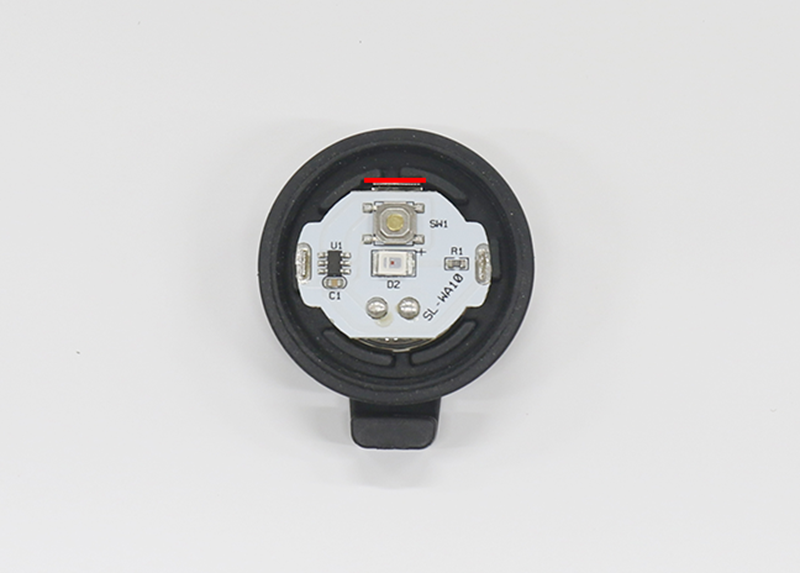

3.基板部挿入後、再度スイッチを約2秒間押し、ユニット単体で点灯することを確認してください。


4.そのままレンズを被せて組立します。※レンズには方向性はございません。
レンズをボディにしっかりはめ込んでください。
走行前にはレンズとボディに浮きがないかご確認ください。
